¿Cuáles son los procesos de ingeniería fundamentales y los requisitos de materiales para lograr un ensamblaje confiable de sensores de medidores de agua en metrología de alta precisión?

La integridad de cualquier instrumento de medición moderno, particularmente aquellos utilizados para mediciones de flujo críticas como medidores de agua y monitores industriales, depende fundamentalmente de la precisión y durabilidad de sus componentes internos. Conjunto del sensor del medidor de agua . Este conjunto no es simplemente un componente, sino un sistema meticulosamente diseñado en el que los elementos electrónicos deben integrarse en una carcasa diseñada para soportar entornos operativos continuos y hostiles. El desafío radica en la transición de un componente electrónico sensible a una parte robusta y certificable de un sistema mecánico más grande.

Los procesos de ingeniería involucrados en esta transformación son complejos y abarcan la ciencia de los materiales, la microfabricación y el ensamblaje mecánico de precisión. El objetivo final es garantizar que el sensor mantenga su calibración y longevidad funcional durante muchos años, independientemente de la dinámica de fluidos, las fluctuaciones de temperatura o el estrés mecánico externo.

Sección uno: El papel de la precisión en el conjunto de sensores de medidores de agua para instrumentos de flujo

En aplicaciones de medición de flujo, el conjunto del sensor del medidor de agua es la interfaz entre el fluido que se mide y la unidad de procesamiento de señales electrónicas. Este conjunto debe realizar su función sin alterar el perfil de flujo, introducir contaminación o sufrir degradación con el tiempo. Dos tipos principales de sensores ilustran la naturaleza crítica de su ensamblaje.

Montaje de Transductores Ultrasónicos:

Los medidores de flujo ultrasónicos se basan en la sincronización precisa de las ondas sonoras transmitidas a través del fluido. El montaje del transductor ultrasónico es primordial para su rendimiento.

Integración de elementos piezoeléctricos: El núcleo del transductor es el cristal piezoeléctrico. El cristal debe unirse a su parte posterior y frontal utilizando resina epoxi conductora especializada. El espesor y la uniformidad de esta capa de unión afectan directamente la eficiencia de transmisión y recepción de las ondas sonoras. Una unión inconsistente introduce pérdida y dispersión de la señal, lo que genera errores de medición.

Sellado y Encapsulación: Dado que el transductor suele estar en contacto directo con agua u otros fluidos, es obligatoria una encapsulación robusta. Esto implica moldear a presión todo el conjunto dentro de un polímero o compuesto cerámico químicamente resistente. El proceso de sellado debe garantizar el ingreso cero de humedad, que es la causa principal de fallas electrónicas a largo plazo en ambientes húmedos. A menudo se emplean técnicas de encapsulación al vacío para eliminar bolsas de aire que podrían comprometer la integridad estructural bajo presión.

Capa de adaptación acústica: Un paso crítico en el ensamblaje implica la aplicación de una capa de adaptación acústica entre la cara del transductor y el fluido. Esta capa optimiza la transferencia de energía sonora al líquido. El espesor de esta capa debe controlarse dentro de micrómetros, lo que requiere condiciones de ensamblaje de sala limpia y automatizadas para evitar la contaminación por partículas que podrían alterar las propiedades acústicas.

Montaje de Bobinas de Sensores Electromagnéticos:

Los dispositivos de medición de flujo electromagnéticos utilizan sensores para detectar el voltaje inducido cuando un fluido conductor pasa a través de un campo magnético. Esto requiere el montaje de bobinas y electrodos magnéticos de alta precisión.

Bobinado y colocación de bobinas: El campo magnético se genera mediante bobinas enrolladas con precisión. El calibre del cable y el número de vueltas deben ser uniformes y las bobinas deben colocarse simétricamente dentro del cuerpo del medidor. Cualquier asimetría en la colocación o el devanado de la bobina crea un campo magnético no uniforme, lo que resulta en lecturas de flujo inexactas. Se utilizan máquinas de bobinado automatizadas y sistemas de verificación sin contacto para confirmar la geometría de la bobina antes del montaje final.

Montaje de electrodos y acabado superficial: Los electrodos de medición deben estar al ras con la superficie interior del tubo de flujo para evitar turbulencias o acumulación de desechos. El proceso de montaje normalmente implica sellos de alta resistencia a la corrosión y un mecanizado de precisión de la carcasa del electrodo. El acabado de la superficie de los electrodos debe ser extremadamente suave para evitar reacciones electroquímicas que podrían causar ruido o deriva en la señal.

Puesta a tierra y blindaje: El conjunto debe incorporar un blindaje electromagnético robusto para proteger los sensibles electrodos de medición del ruido eléctrico externo y de interferencias. Una conexión a tierra adecuada dentro del conjunto es crucial para rechazar el ruido de modo común que puede corromper las señales de voltaje de bajo nivel generadas por el fluido que fluye.

La ejecución exitosa de estos exigentes pasos de ensamblaje está respaldada por una cadena industrial completa, desde el diseño inicial y la fabricación del molde hasta el ensamblaje final y la verificación. Este enfoque riguroso de la integración de componentes de precisión es lo que permite a los fabricantes de tecnología de instrumentos especializados, como Ningbo Water Cube Instrument Technology Company Limited, ofrecer al mercado medidores de agua precisos y confiables.

¿Cuáles son los desafíos clave de ingeniería y ciencia de materiales inherentes a la producción de gran volumen y la verificación compleja de conjuntos de sensores de grado instrumental?

Ampliar la producción de conjuntos de sensores de alta precisión desde prototipos de laboratorio hasta millones de unidades en un entorno de fabricación presenta importantes obstáculos en ingeniería y ciencia de materiales. El desafío es mantener la precisión a nivel nanométrico y la estabilidad a largo plazo mientras se optimiza el costo y el rendimiento. El proceso exige un control meticuloso de cada variable, desde la pureza de las materias primas hasta el tiempo exacto de curado de los compuestos adhesivos.

Sección dos: desafíos, verificación y direcciones futuras

Las dificultades inherentes de combinar electrónica flexible, componentes rígidos y dinámica de fluidos en un producto único y duradero impulsan la innovación continua en la fabricación y el control de calidad.

Desafíos de la ciencia de materiales en el ensamblaje:

Corrosión y resistencia química: Los conjuntos de sensores están constantemente expuestos al agua, que a menudo contiene sales disueltas, cloro y otras sustancias químicas. Todos los materiales de contacto, incluida la carcasa del sensor, los electrodos y los agentes de encapsulación, deben presentar una resistencia excepcional a la degradación química y la corrosión galvánica. El uso de materiales que sean químicamente estables, como grados especializados de acero inoxidable, polímero PEEK o compuestos epoxi, es esencial para garantizar una vida operativa de décadas.

Coincidencia de tensiones térmicas y mecánicas: Los diferentes materiales dentro del conjunto se expanden y contraen a diferentes velocidades cuando se someten a cambios de temperatura. Esta diferencia en los coeficientes de expansión térmica puede inducir tensión en los componentes del sensor, lo que provoca fallas en las juntas, sellos agrietados o deriva de la señal. El ensamblaje de precisión debe utilizar capas de interfaz que absorban la tensión o materiales con propiedades térmicas muy similares para mitigar estos efectos. Los propios agentes adhesivos deben permanecer estables y elásticos en un amplio rango de temperaturas de funcionamiento.

Control de pureza y contaminación: La presencia de micropartículas de polvo o residuos orgánicos durante el pegado puede comprometer la adhesión y el sellado a largo plazo del conjunto. La producción de gran volumen requiere estrictos protocolos de sala limpia y etapas de limpieza automatizadas, como el grabado con plasma, antes de las operaciones críticas de unión. La contaminación en la superficie de un sensor ultrasónico, por ejemplo, puede cambiar drásticamente su impedancia acústica y afectar permanentemente su precisión.

Verificación compleja y control de calidad:

La verificación no es sólo un control final; Es una parte intrínseca del proceso de ensamblaje, que garantiza que el sensor cumpla con estrictos estándares metrológicos internacionales antes de integrarse en el instrumento final.

Calibración y prueba de flujo: Cada movimiento de sensor o medidor ensamblado debe calibrarse utilizando estándares primarios rastreables en bancos de pruebas de flujo acreditados. Esto implica hacer funcionar el conjunto a través de un rango definido de caudales y comparar su señal de salida con una medición de volumen o masa conocida. La curva de calibración generada durante este proceso se almacena permanentemente y el firmware del medidor la utiliza para corregir los datos sin procesar del sensor.

Pruebas de presión y fugas: La integridad estructural del sellado. Conjunto del sensor del medidor de agua se verifica mediante pruebas de presión hidráulica que exceden la presión de operación máxima especificada. Cualquier fuga, incluso a nivel microscópico, indica un fallo en las etapas de sellado o unión del conjunto. Estas pruebas deben realizarse en condiciones de temperatura controlada para tener en cuenta los efectos de la expansión del material.

Pruebas de estabilidad y envejecimiento a largo plazo: Para predecir la confiabilidad a largo plazo del sensor, se realizan pruebas de envejecimiento acelerado. Esto implica someter el sensor ensamblado a variaciones cíclicas de temperatura, humedad y presión durante un período corto para simular años de funcionamiento. El registro de datos durante estas pruebas de estrés verifica que el punto cero y la sensibilidad del sensor permanezcan dentro de límites aceptables, proporcionando datos cruciales sobre la durabilidad de los materiales y agentes adhesivos del conjunto.

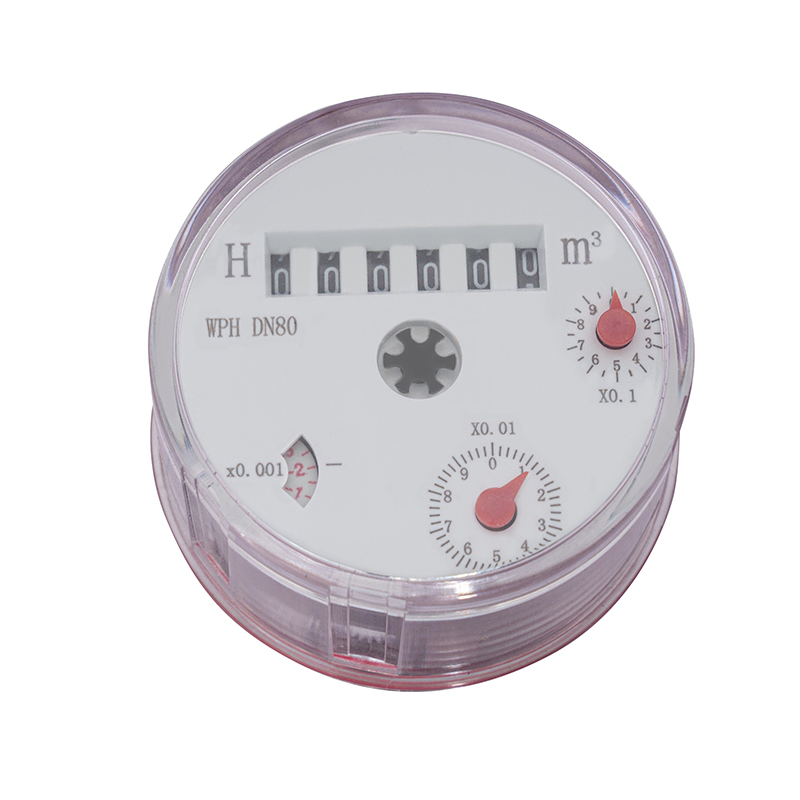

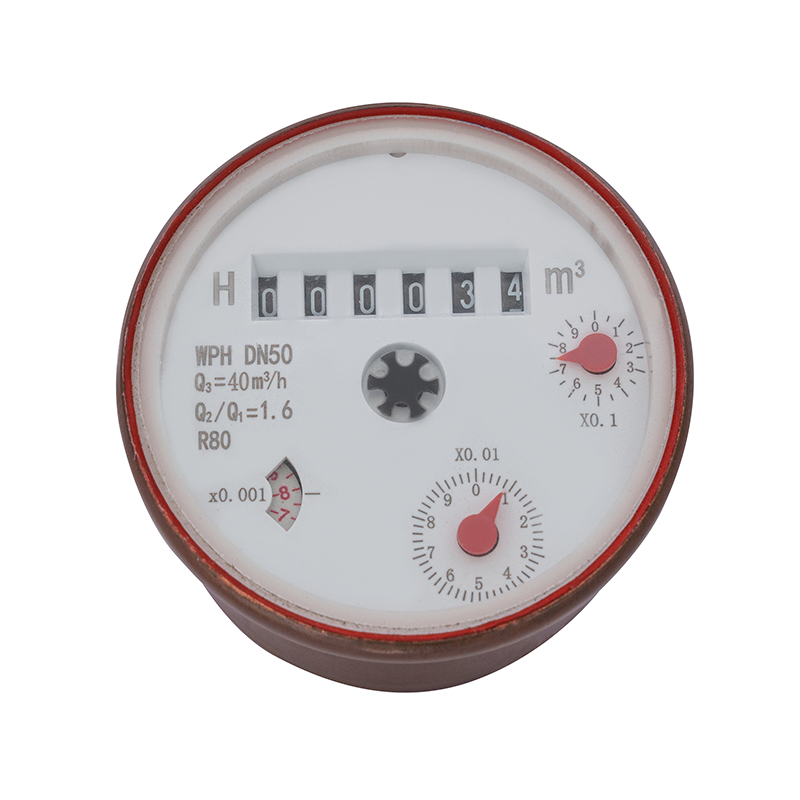

Conjunto de sensor de medidor de agua optimizado para metrología de flujo: el núcleo de ingeniería de precisión y durabilidad

La aplicación confiable de la medición de fluidos de alto rendimiento, especialmente en medidores de agua de gran diámetro, depende completamente de la construcción exitosa del conjunto interno del sensor del medidor de agua. Este componente actúa como el núcleo técnico del instrumento, responsable de convertir la dinámica física de fluidos en señales electrónicas precisas. Por lo tanto, el proceso de fabricación del conjunto del sensor del medidor de agua debe garantizar que sus elementos electrónicos sensibles estén integrados dentro de una estructura mecánica y químicamente robusta, garantizando años de funcionamiento sin problemas. Se adopta una política de tolerancia cero para cualquier desviación en el proceso de fabricación del conjunto de sensores del medidor de agua, ya que incluso los defectos menores conducirán directamente a imprecisiones en las mediciones o fallas prematuras del sistema.

Núcleo de fabricación: fabricación e integración de alta precisión del conjunto del sensor del medidor de agua

El diseño y fabricación del Conjunto del sensor del medidor de agua Combine la ciencia de los materiales con técnicas de fabricación de alta precisión para garantizar que el rendimiento del dispositivo de medición final cumpla con especificaciones estrictas. Este proceso cubre requisitos de integración críticos para los dos tipos principales de conjuntos de sensores de medidores de agua: electromagnéticos y ultrasónicos.

Unión y encapsulación de precisión del conjunto del sensor ultrasónico del medidor de agua: El núcleo de la medición ultrasónica reside en la perfecta transmisión y recepción de señales acústicas. Esto requiere el uso de resina epoxi conductora de alta precisión para unir los cristales piezoeléctricos (la fuente de energía para los pulsos acústicos) a la capa correspondiente. La aplicación de este adhesivo debe ser uniforme y extremadamente fina, normalmente controlada por sistemas automatizados en condiciones de vacío para evitar la introducción de desajustes de impedancia acústica, eliminar la dispersión de la señal y garantizar la sensibilidad del adhesivo. Conjunto del sensor del medidor de agua . Además, los finos cables que conectan los cristales al circuito de señal principal deben asegurarse mediante microsoldadura o técnicas de soldadura especializadas para soportar vibraciones continuas y ciclos térmicos sin deriva de resistencia. Finalmente, los componentes electrónicos de todo el conjunto del sensor del medidor de agua están encapsulados en un polímero químicamente inerte de alta densidad para garantizar el sellado y eliminar los huecos microscópicos, garantizando así la estabilidad eléctrica y mecánica a largo plazo del conjunto del sensor del medidor de agua en ambientes húmedos.

Devanado de bobina y sellado de electrodos para el conjunto de sensor electromagnético del medidor de agua: Para el conjunto de sensor electromagnético del medidor de agua, la precisión se materializa en la integración del sistema de generación de campo magnético y los electrodos de medición. Las bobinas magnéticas deben enrollarse con una precisión geométrica extremadamente alta, con consistencia en el calibre del cable y conteos precisos de vueltas monitoreados por equipos automatizados bajo tensión continua. Cualquier desviación en el campo magnético afecta directamente la precisión del conjunto del sensor del medidor de agua. Los electrodos, que detectan voltaje, deben instalarse al ras de la pared interior del tubo de flujo para evitar turbulencias y acumulación de desechos. El sellado de los puntos de penetración de los electrodos emplea sellos de vidrio o cerámica de alta resistencia y químicamente resistentes, que son fundamentales para garantizar la naturaleza a prueba de fugas del conjunto del sensor del medidor de agua. Al mismo tiempo, se debe integrar un blindaje conductor y una ruta de conexión a tierra adecuada, tratando la electrónica de medición sensible y el Conjunto del sensor del medidor de agua carcasa como jaula de Faraday para aislar eficazmente la interferencia electromagnética externa y proteger la señal de medición débil.
