I. Comprensión del medido de agua de ala espiral vertical WS

Estructura única y prencipio de funcionamiena del medidor de agua de ala espiral vertical WS

el Medidor de agua de ala espiral vertical WS (a menudo denominado el Medidor de agua de turbina vertical WS ) es un medidor de flujo de velocidad diseñado para medir con precisión el volumen atal de agua que pasa a través de una tubería, generalmente en metros cúbicos. Pertenece a la categoría de medidores de calibre mediano a grye, diseñado específicamente para aplicaciones que exigen altos caudales y pérdida de presión mínima, lo que lo convierte en un dispositivo esencial en la gestión del agua y la medición industrial.

Definición básica y principio de funcionamiento

el WS water meter operates on the principle of converting fluid kinetic energy:

Impulsión del flujo de agua : A medida que el agua ingresa a la cámara de medición a una cierta velocidad, su energía cinética impulsa el ala en espiral (similar a una hélice o turbina) ubicada dentro de la cámara para que gire.

Estructura de ala en espiral : El ala presenta un diseño de múltiples palas optimizado para el campo de flujo, lo que garantiza una transferencia de energía estable y eficiente desde el flujo de agua hasta la rotación.

Eje vertical : La característica definitoria de la Medidor de agua de ala espiral vertical WS es que el eje de rotación del ala espiral es perpendicular al eje horizontal de la tubería (es decir, perpendicular a la dirección del flujo de agua).

Acumulación y Medición : La velocidad de rotación del ala espiral es estrictamente proporcional al caudal instantáneo de agua que pasa a través del medidor. Esta rotación se transmite con precisión al registro externo sellado a través de un acoplamiento magnético o tren de engranajes mecánico, acumulyo el volumen total de agua.

Este diseño estructural garantiza que el medidor mantenga alta precisión y confiabilidad a largo plazo en un amplio rango de flujo.

Componentes clave y sus funciones en la medición del agua

el Medidor de agua de ala espiral vertical WS consta principalmente de los siguientes componentes críticos, cuya calidad y diseño influyen directamente en el rendimiento del medidor:

¿Por qué elegir la instalación “vertical”?

En el diseño de la Medidor de agua de ala espiral vertical WS , “Vertical” se refiere a la orientación del eje del ala espiral, que es perpendicular a la línea central de la tubería. Esta elección de diseño derece importantes ventajas técnicas:

Pérdida de presión baja : En comparación con el desplazamiento positivo o algunos medidores de impulsor, la estructura de ala espiral vertical presenta una trayectoria de flujo más suave, lo que reduce significativamente la pérdida de presión a través del medidor. Esto es crucial para la transmisión de agua a larga distancia o para sistemas que requieren una presión de suministro estable.

Adaptabilidad de alto flujo : Esta estructura permite que el medidor funcione de manera estable en condiciones de alto flujo sin causar fácilmente cavitación o distorsión de la medición, lo que lo hace particularmente adecuado para líneas troncales y uso industrial de gran volumen.

Efecto de autolimpieza : El diseño de eje vertical ayuda inherentemente a reducir la acumulación de sedimento en el fondo de la cámara de medición en comparación con algunos medidores horizontales, ya que el flujo tiende a fregar el área, promoviendo el libre movimiento del ala espiral.

Posicionamiento de Mercado y Soporte Técnico

Ningbo Water Cube Instrument Technology Co., Ltd. juega un papel vital en la industria de medición de agua. La empresa se especializa en la producción de contadores de agua de gran diámetro y movimientos del medidor de agua , contyo con una completa cadena industrial que incluye Diseño y desarrollo de productos, fabricación de moldes, procesamiento de moldeo por inyección y montaje y verificación. . Este control de todo el proceso garantiza la consistencia de la calidad y el avance técnico tanto de los componentes principales como de los productos finales.

el company upholds the corporate purpose of “ calidad primero, reputación primero .” A través de su sólido equipo de expertos, su cadena industrial completa y su cooperación a largo plazo con numerosas empresas nacionales, Ningbo Water Cube Instrument Technology Co., Ltd. aprovecha la última tecnología y la experiencia acumulada. Esta experiencia es fundamental para garantizar la precisión y confiabilidad de sus Medidor de agua de ala espiral vertical WS productos, ganancias favor de los clientes en el mercado.

Comparación de parámetros clave con otros tipos de medidores

II. Características principales y ventajas significativas del Medidor de agua de ala espiral vertical WS

el widespread adoption of the Medidor de agua de ala espiral vertical WS en la medición de calibre mediano a grye, en los sectores municipal, industrial y agrícola, se atribuye a las ventajas técnicas inherentes a su estructura única de ala vertical en espiral. Estos beneficios giran principalmente en torno a la precisión, la confiabilidad, la durabilidad y la facilidad de mantenimiento.

Alta precisión y confiabilidad: garantizar una medición precisa del agua

La alta precisión es el requisito primordial para cualquier medidor de agua. el Medidor de agua de ala espiral vertical WS logra una precisión de medición excepcional en todo su rango de flujo operativo a través de procesos precisos de diseño y fabricación de alas en espiral.

Control de errores de medición : Ningbo Water Cube Instrument Technology Co., Ltd. aprovecha toda su cadena industrial, particularmente el minucioso control sobre fabricación de moldes y procesamiento de moldeo por inyección , para garantizar la precisión dimensional del ala espiral y la cámara de medición. Esta precisión mantiene los límites de error dentro de los rangos estrictos especificados por los estándares internacionales (p. ej., ISO 4064, típicamente ±2% o ±5%) del flujo mínimo (q ₁ ​​) hasta sobrecargar el caudal (q ₄ ​).

Estabilidad a largo plazo : El diseño de eje vertical minimiza las fuerzas radiales sobre los rodamientos, reduciendo la tasa de desgaste. Al utilizar materiales de alta calidad y resistentes al desgaste (como zafiro o ágata) para los cojinetes, la estabilidad y confiabilidad a largo plazo del medidor mejoran significativamente.

Ventajas del diseño de ala en espiral: optimización del diseño de paletas

el design of the spiral wing is key to the accuracy and low head loss of the Medidor de agua de ala espiral vertical WS .

Ventaja de la capacidad de instalación vertical (capacidad de instalación vertical)

Si bien el medidor en sí generalmente se instala horizontalmente en una tubería, el eje de su ala espiral interna es perpendicular a la tubería. Esta orientación única ofrece distintas ventajas operativas y de instalación:

Resistencia a la interferencia de burbujas de aire : En la instalación vertical de la estructura del ala en espiral, las burbujas de aire o gas en la tubería pueden subir más fácilmente y pasar rápidamente, evitando la acumulación alrededor del ala. Esto minimiza la interferencia instantánea de las burbujas, mejorando la estabilidad de la medición.

Resistencia a la sedimentación de impurezas : En comparación con algunos medidores horizontales donde se pueden acumular sedimentos en el fondo, la estructura vertical promueve una mejor limpieza del agua, reduciendo la acumulación de sedimentos, óxido y otras impurezas dentro de la cámara de medición, protegiendo así el mecanismo preciso.

Adaptabilidad de instalación : Este diseño es particularmente valioso en entornos con espacio limitado o diseños de tuberías complejos, ya que ofrece una mayor flexibilidad para los instaladores.

Durabilidad y Longevidad (Durabilidad y Longevidad)

Reemplazar medidores de gran calibre es costoso, lo que hace que la durabilidad y una larga vida útil sean cruciales.

Selección de materiales de alta calidad : La carcasa del Medidor de agua de ala espiral vertical WS Por lo general, se utilizan materiales de alta resistencia y resistentes a la presión. Latón o altamente resistente a la corrosión Acero inoxidable . Ningbo Water Cube Instrument Technology Co., Ltd. in fabricación de moldes Garantiza la precisión geométrica y el espesor uniforme de la pared de la carcasa, garantizando un funcionamiento seguro a largo plazo bajo temperatura y presión nominales.

Protección del mecanismo interno : El sistema de accionamiento de acoplamiento magnético aísla completamente el flujo de agua de la caja registradora, evitando que impurezas y minerales corroan los componentes del contador, extendiendo significativamente la vida útil de la caja registradora.

Compromiso Corporativo de Calidad : Mantener el objeto social de “ calidad primero " Ningbo Water Cube Instrument Technology Co., Ltd. Hace hincapié en un estricto control de calidad desde el movimiento hasta el medidor completo. Este compromiso se traduce directamente en la Medidor de agua de ala espiral vertical WS Su durabilidad superior y su vida útil confiable relativamente más larga.

Fácil Instalación y Mantenimiento (Fácil Instalación y Mantenimiento)

Diseño modular : Moderno Medidor de agua de ala espiral vertical WSs A menudo presentan un diseño modular, como un inserto de medición extraíble (movimiento). Esto significa que en caso de mantenimiento o calibración, no es necesario desinstalar todo el cuerpo del medidor; sólo es necesario reemplazar o retirar el inserto interno, lo que simplifica enormemente el servicio in situ.

Requisito de mantenimiento bajo : Debido al uso de cojinetes altamente resistentes al desgaste y al diseño antiincrustante, el Medidor de agua de ala espiral vertical WS Requiere un mantenimiento de rutina menos frecuente en comparación con diseños más antiguos, lo que reduce los costos operativos.

III. Amplios escenarios de aplicación del Medidor de agua de ala espiral vertical WS

el Medidor de agua de ala espiral vertical WS Desempeña un papel indispensable en varias áreas clave de la gestión y distribución de recursos hídricos, gracias a su alta precisión, gran capacidad de flujo y características de baja pérdida de presión. desde Ningbo Water Cube Instrument Technology Co., Ltd. se especializa en la producción de contadores de agua de gran diámetro , sus productos son particularmente adecuados para entornos que requieren una medición precisa de flujos de agua de alta carga.

Medición de agua residencial

Si bien los medidores de menor calibre son comunes para líneas residenciales individuales, los Medidor de agua de ala espiral vertical WS es crucial en los siguientes escenarios a gran escala:

Contadores maestros para grandes urbanizaciones : Sirve como medidor de entrada principal para toda una comunidad, un complejo de apartamentos de gran altura o un grupo de edificios grande para calcular el consumo total de agua del área.

Sistemas centralizados de calefacción/refrigeración : Medición del agua circulante o de reposición que ingresa a grandes áreas o edificios de servicios públicos.

En estas aplicaciones de medición continua de alto flujo, la estabilidad a largo plazo y la capacidad de soportar presión del medidor son de suma importancia.

Medición de agua comercial

Los edificios comerciales a menudo exhiben un consumo de agua de flujo pico intermitente, pero extremadamente alto, lo que requiere medidores con una excelente adaptabilidad del flujo instantáneo.

Grandes Centros Comerciales y Malls : Se utiliza para medir el consumo total de agua de toda el área de administración de la propiedad.

Edificios de oficinas y hoteles : Medición precisa del agua para aire acondicionado central, servicios de alimentación y operaciones diarias.

Instalaciones públicas : Como por ejemplo, medición de entrada principal para aeropuertos, estaciones de tren o grandes estadios.

el Medidor de agua de ala espiral vertical WS puede manejar estas fluctuaciones de flujo con baja pérdida de presión, asegurando el funcionamiento estable del sistema de suministro de agua durante las horas pico.

Medición de agua industrial

En el sector industrial, la confiabilidad, la durabilidad y la adaptabilidad a una calidad de agua específica son consideraciones primordiales.

Sistemas de circulación de agua de refrigeración : Medición del agua de refrigeración circulante en grandes maquinarias y sistemas de proceso.

Uso del agua de proceso : Medición del agua no potable utilizada en industrias como la textil, la química, la de alimentos y bebidas y la generación de energía, donde los requisitos de calidad del agua son menos estrictos.

Monitoreo de descarga de efluentes : Instalado en puntos de vertido industriales para la dosificación de aguas residuales tratadas.

Dados los importantes caudales en el uso del agua industrial, Ningbo Water Cube Instrument Technology Co., Ltd. experiencia en movimiento del medidor de agua de gran diámetro El diseño garantiza que el Medidor de agua de ala espiral vertical WS puede soportar las duras demandas de los entornos industriales, proporcionando alta calidad y altamente confiable datos de medición.

Medición de agua agrícola

En los sistemas de riego agrícola modernos, el control preciso del agua es vital para mejorar la eficiencia del uso del agua y reducir los costos.

Grandes sistemas de riego : Se utiliza para medir los grandes volúmenes de agua extraída para riego de fuentes como embalses, ríos o pozos profundos.

Entrada del Maestro de Granja : Medición del consumo total de agua de una granja o complejo de invernaderos para la asignación y facturación de derechos de agua.

el Medidor de agua de ala espiral vertical WS sobresale en estas aplicaciones debido a su buena tolerancia al agua no pura que contiene algunos sólidos suspendidos y su capacidad para manejar demandas estacionales de alto flujo.

Áreas de medición de distrito (DMA)

Los DMA son una estrategia central en la gestión moderna de redes de agua urbana, y se utilizan para monitorear y controlar eficazmente las tarifas de agua no contabilizada (NRW).

Medición de límites DMA : El Medidor de agua de ala espiral vertical WS Normalmente se instala en la entrada y salida de diferentes zonas (DMA) dentro de la red de suministro para medir con precisión el volumen de agua que entra y sale de esa área.

Análisis de fugas : Al comparar el volumen total de agua que ingresa al DMA con la suma de las lecturas de todos los medidores de los clientes dentro de esa área, los administradores de agua pueden identificar y localizar de manera rápida y precisa fugas en las tuberías o consumo no autorizado.

En este escenario, el medidor alta precisión y confiabilidad a largo plazo son la base de la integridad de los datos. Aprovechando su completa ventaja en la cadena industrial, Ningbo Water Cube Instrument Technology Co., Ltd. asegura que el Medidor de agua de ala espiral vertical WS entregado a las autoridades del agua cumple con los más altos estándares de calidad y precisión , ayudando así a las ciudades a lograr una gestión más eficiente gestión del agua .

Comparación de coincidencia de escenarios de aplicación y características del medidor

IV. Tipos, Especificaciones y Normas Técnicas de los Medidor de agua de ala espiral vertical WS

Seleccionando el correcto Medidor de agua de ala espiral vertical WS requiere una comprensión completa de sus diversas especificaciones para garantizar que el rendimiento del medidor coincida exactamente con las condiciones de funcionamiento reales. Estas especificaciones reflejan la capacidad de diseño del medidor, la resistencia del material y la precisión de la medición.

Tamaños, calibres y rangos de caudal

el size and flow rate are the most fundamental specifications. The Medidor de agua de ala espiral vertical WS se utiliza principalmente en tuberías de calibre mediano a grande:

Diámetro nominal (DN) : Normalmente cubre DN50, DN65, DN80, DN100 y se extiende hasta DN200 o DN300 y más.

Parámetros de flujo : Según los estándares internacionales (p. ej., ISO 4064), el rango de flujo del medidor se define mediante puntos clave:

q ₃ ​ (Caudal permanente): El caudal continuo máximo al que el medidor debe mantener una medición de alta precisión en condiciones normales de funcionamiento.

q ₄ ​ (Tasa de flujo de sobrecarga): La tasa de flujo máxima que el medidor puede soportar durante un período corto, generalmente 1,25 veces Q ₃ ​.

q ₁ ​ (Caudal Mínimo): El caudal más bajo al que el medidor debe comenzar a registrar una medición.

Opciones de materiales y adaptabilidad ambiental

el material choice for the meter directly determines its pressure resistance, corrosion resistance, and service life.

Materiales de la carcasa :

Latón : Ofrece excelentes propiedades mecánicas y resistencia a la corrosión, una opción común para aplicaciones estándar de agua potable.

Acero inoxidable : Proporciona una resistencia superior a la corrosión, adecuado para entornos de agua ligeramente corrosivos o aplicaciones con mayores requisitos de higiene, así como para ciertos usos de alta temperatura o alta presión.

Componentes internos : El spiral wing and bearings often use high-performance composite materials or engineering plastics to ensure high wear resistance and a low friction coefficient.

¿Se puede utilizar este medidor para aplicaciones de agua caliente?

Sí, seleccionando y tratando especialmente los materiales, el Medidor de agua de ala espiral vertical WS Se puede utilizar para medir agua caliente. Los medidores de agua fría estándar suelen estar diseñados para temperaturas inferiores a 30°C o 50°C; sin embargo, los medidores de agua caliente (por ejemplo, los tipos T50/T90) deben utilizar materiales que puedan soportar temperaturas de 90 °C o más sin deformación ni corrosión, como plásticos de ingeniería resistentes a altas temperaturas y sellos especializados.

Clases de precisión y estándares de medición

el metering performance of the Medidor de agua de ala espiral vertical WS debe cumplir con estrictos estándares de la industria, el más importante de los cuales es ISO 4064 (Organización Internacional de Normalización sobre contadores de agua potable fría y caliente).

ISO 4064 : Esta norma define los requisitos de rendimiento y los métodos de prueba para medidores de agua, incluidos los límites de errores de medición permitidos.

Clases de precisión :

Valor R : Una métrica para el rango de medición del medidor, definida como la relación de flujo permanente Q ₃ ​ al caudal mínimo Q1 (R = Q ₃ /Q ₁ ​). Un valor R más alto indica que el medidor mantiene la precisión en un rango de flujo más amplio. A menudo se requiere que los medidores modernos alcancen R≥80, R≥100 o incluso más.

Clasificaciones de temperatura y presión

el meter's ratings define the upper limits for its safe operation:

Presión máxima permitida (MAP) : Normalmente PN10 (1,0 MPa) o PN16 (1,6 MPa). Ningbo Water Cube Instrument Technology Co., Ltd. lleva a cabo rigurosas pruebas de presión durante el montaje y verificación etapas del movimiento y la carcasa del medidor, lo que garantiza que los productos cumplan con los índices de presión reconocidos internacionalmente.

Temperatura máxima permitida (MAT) : Los medidores de agua fría suelen estar clasificados para 50 °C; Los contadores de agua caliente pueden alcanzar los 90°C o más.

Accesorios disponibles (Funciones inteligentes y accesorios)

Para satisfacer las demandas inteligentes de la gestión moderna del agua, el Medidor de agua de ala espiral vertical WS suele estar equipado con los siguientes accesorios:

Salida de pulso : Al instalar un sensor (generalmente un interruptor de láminas) en el registro, el medidor emite una señal de pulso eléctrico por cada volumen preestablecido de agua (por ejemplo, cada 1 litro o 100 litros) que pasa. Esto permite que el medidor se conecte a sistemas de adquisición de datos (SCADA).

Capacidades de lectura remota : La integración de M-Bus, RS485 o módulos de tecnología inalámbrica (por ejemplo, LoRaWAN, NB-IoT) permite la transmisión remota de datos, formando una IoT (Internet de las Cosas) sistema de gestión del agua.

Registradores de datos : Se utiliza para registrar curvas de flujo y datos históricos, lo que ayuda en el análisis de flujo y el monitoreo de fugas.

Ningbo Water Cube Instrument Technology Co., Ltd. cuenta con una cadena industrial completa desde movimiento del medidor de agua a todo el medidor diseño y desarrollo . Esto permite a la empresa la flexibilidad de integrar estos módulos inteligentes y de lectura remota avanzada en el Medidor de agua de ala espiral vertical WS , brindando a los clientes soluciones de medición que satisfacen las necesidades de los futuros servicios de agua inteligentes.

V. Guía de instalación del Medidor de agua de ala espiral vertical WS

La instalación correcta es fundamental para garantizar el funcionamiento preciso y confiable a largo plazo del Medidor de agua de ala espiral vertical WS . Como medidor de velocidad, su precisión de medición es muy sensible a la uniformidad del flujo de agua (patrón de flujo).

Proceso de instalación paso a paso

Estos son los pasos estándar para instalar un Medidor de agua de ala espiral vertical WS :

Preparación :

Verifique el medidor : Verifique que el modelo del medidor, el diámetro nominal (DN) y la presión nominal (PN) cumplan con los requisitos del sitio.

Revisa la tubería : Confirme que el tamaño de la tubería, el material y el estándar de conexión de brida en la ubicación de instalación coincidan con el medidor.

Limpieza y Alineación :

Vaciar la tubería : Lave bien la tubería antes de instalar el medidor para eliminar residuos de soldadura, sedimentos, piedras y otros desechos. Ningbo Water Cube Instrument Technology Co., Ltd. advierte que las impurezas en la tubería son una de las principales causas de daños al medidor y degradación de la precisión.

Alinear línea central : Asegúrese de que el eje de la tubería y las bridas de conexión del medidor estén alineados con precisión para evitar tensiones causadas por una conexión forzada.

Instalar accesorios (si corresponde) :

Instalar colador : En aplicaciones de gran calibre, generalmente se recomienda instalar un filtro de tubería correspondiente. aguas arriba del medidor para proteger el ala espiral.

Instalar válvulas : Se debe instalar una válvula de cierre o de compuerta tanto aguas arriba como aguas abajo del medidor para facilitar el mantenimiento y el reemplazo sin interrumpir toda la operación del sistema.

Instalación del cuerpo del medidor :

Confirmar dirección : Asegúrese de que la flecha en el cuerpo del medidor esté perfectamente alineada con la dirección del flujo de agua.

Conexión de brida : Utilice pernos y juntas adecuados para conectar el medidor a la tubería. Los pernos deben apretarse uniformemente para garantizar un sellado confiable.

Inspección final :

Prueba de agua y ventilación : Abra lentamente la válvula aguas arriba para permitir que el agua fluya gradualmente hacia el medidor, mientras abre la válvula aguas abajo o la ventilación para liberar aire de la tubería y el medidor.

Verificación de fugas : Verifique todos los puntos de conexión en busca de fugas una vez que el sistema alcance su presión de funcionamiento.

Consideraciones importantes para la instalación vertical

Aunque el aspecto “vertical” del Medidor de agua de ala espiral vertical WS se refiere a la dirección de su eje interno del ala en espiral, generalmente está diseñado para instalación horizontal en una tubería. En casos especiales que requieran instalación de tuberías verticales (es decir, agua que fluye hacia arriba o hacia abajo), se debe prestar especial atención a:

Dirección del flujo : Generalmente se recomienda que el flujo sea de abajo hacia arriba . Esta configuración ayuda a evitar que el aire de la tubería se acumule dentro del medidor, lo que reduce la interferencia de las burbujas de aire en la medición.

Directrices del fabricante : Es esencial seguir estrictamente las pautas de instalación del fabricante del medidor. Si instala un Medidor de agua de ala espiral vertical WS En una tubería vertical es necesario, asegúrese de que el modelo haya sido diseñado y verificado por empresas profesionales como Ningbo Water Cube Instrument Technology Co., Ltd. para instalación vertical, ya que esta orientación puede alterar la curva de precisión del medidor.

Carga del rodamiento : La instalación de tuberías verticales a largo plazo puede afectar la distribución de la tensión en los cojinetes internos, lo que requiere confirmación de que la durabilidad del movimiento del medidor puede soportar esta condición operativa específica.

Mejores prácticas para garantizar lecturas precisas

el state of the water flow is critical to the accuracy of velocity-type meters. To ensure accurate readings from the Medidor de agua de ala espiral vertical WS , se deben observar los siguientes requisitos de “tubo recto”:

Eje recto aguas arriba : Debe proporcionarse una longitud suficiente de tubo recto aguas arriba del medidor para estabilizar el flujo de agua, eliminando remolinos o distribución no uniforme de velocidad causada por codos, válvulas u otras fuentes disruptivas.

Trazo recto aguas abajo : También se debe mantener una cierta longitud de tubería recta. aguas abajo del medidor para garantizar que el entorno operativo del medidor no se vea afectado negativamente por válvulas aguas abajo o cambios abruptos en la estructura de la tubería.

Nota: D es el diámetro nominal del medidor.

Ningbo Water Cube Instrument Technology Co., Ltd. tiene control total sobre su cadena industrial, particularmente a través de estrictos controles en el montaje y verificación etapas del medidor, reconociendo la importancia crítica de una medición precisa para sus clientes. Por lo tanto, la empresa recomienda encarecidamente que los usuarios cumplan estrictamente con los requisitos de instalación de tuberías rectas y los procedimientos de instalación mencionados anteriormente al instalar el Medidor de agua de ala espiral vertical WS para maximizar la precisión diseñada del medidor.

VI. Mantenimiento y solución de problemas del Medidor de agua de ala espiral vertical WS

Aunque el Medidor de agua de ala espiral vertical WS es conocido por su robustez y alta confiabilidad, el mantenimiento regular y la resolución de problemas oportuna son esenciales para garantizar una medición precisa a largo plazo y extender su vida útil.

Procedimientos de mantenimiento de rutina

El mantenimiento preventivo regular previene eficazmente errores y fallas de medición causados por desgaste interno, acumulación de suciedad o factores ambientales.

Inspección y limpieza externa :

Verificación visual : Inspeccione periódicamente la carcasa del medidor, las bridas de conexión y los sellos para detectar fugas, corrosión o daños físicos. Cualquier fuga comprometerá la precisión de la medición (ya que el medidor solo registra el agua que pasa a través de la cámara de medición).

Registro Cheque : Asegúrese de que el vidrio de registro (o la pantalla de visualización) esté limpio y legible, verificando si hay empañamiento o condensación, lo que puede indicar una falla en el sello.

Verificación de la condición interna (en condiciones de cierre) :

Limpieza del colador : Cerrar periódicamente las válvulas de entrada y salida, desmontar y limpiar el filtro de entrada. La obstrucción del filtro no sólo aumenta la pérdida de presión sino que también afecta el patrón de flujo, afectando así la precisión de medición del Medidor de agua de ala espiral vertical WS .

Verificación de rotación : Cuando el mantenimiento lo realiza personal profesional, se puede comprobar la rotación del ala espiral para garantizar que esté libre, flexible y sin pegarse.

Ningbo Water Cube Instrument Technology Co., Ltd. señala que, debido a la capacidad de la empresa en diseño y desarrollo of movimientos del medidor de agua , garantizan un diseño modular que facilita el desmontaje y la inspección rápidos por parte de profesionales de campo, simplificando así el mantenimiento de rutina.

Problemas comunes y consejos para solucionarlos

el following common issues may be encountered during the daily use of the Medidor de agua de ala espiral vertical WS :

Calibración y prueba

La precisión de un medidor puede variar con el tiempo debido al desgaste, por lo que la calibración periódica es un paso necesario para garantizar la precisión de la medición.

¿Con qué frecuencia se debe calibrar el medidor?

Ciclo estándar : El specific calibration cycle depends on national or regional metrology regulations and the meter's operating conditions. For large-caliber Medidor de agua de ala espiral vertical WSs , normalmente se requiere una calibración obligatoria cada 4 a 6 años .

Influencia de la condición : Si el medidor se instala en ambientes con altos caudales, alto desgaste o mala calidad del agua, se recomienda acortar el intervalo de calibración o realizar pruebas inmediatamente al detectar anomalías en la lectura.

Proceso de calibración : La calibración generalmente se realiza en laboratorios de metrología acreditados utilizando equipos volumétricos estandarizados o medidores maestros, lo que garantiza los errores del medidor en puntos clave de flujo (Q 1 , q ₂ ​, Q ₃ ​, etc.) permanecen dentro de los límites aceptables definidos por normas como ISO 4064.

Ningbo Water Cube Instrument Technology Co., Ltd. , con su completo cadena industrial y rigorous verificación procesos, asegura que cada Medidor de agua de ala espiral vertical WS Salir de fábrica ha pasado una estricta calibración inicial. La empresa da la bienvenida colegas de la industria para visitar y brindar orientación , promoviendo el debate sobre técnicas de mantenimiento y calibración para la operación a largo plazo, manteniendo así su objeto social de “ calidad primero, reputación primero .”

VII. Ventajas de la Medidor de agua de ala espiral vertical WS sobre otros tipos de medidores

el water metering market features various types of meters, such as multi-jet wet meters, positive displacement meters, and other forms of spiral wing meters. The Medidor de agua de ala espiral vertical WS Destaca en aplicaciones de calibre mediano a grande debido a su diseño único.

Comparación con metros horizontales.

el primary difference between Horizontal Spiral Wing Meters and the Medidor de agua de ala espiral vertical WS radica en la orientación del eje del ala. Los medidores horizontales tienen su eje paralelo al eje de la tubería.

Ventajas en aplicaciones específicas

1. Ventaja de alto flujo y bajas pérdidas

el spiral wing design and vertical bearing layout of the Medidor de agua de ala espiral vertical WS optimizar sus características hidráulicas. En líneas troncales municipales y sistemas de suministro industriales a gran escala que requieren una transmisión de alto flujo, se debe minimizar la pérdida de presión del medidor.

Pérdida de presión baja : En comparación con el desplazamiento positivo o ciertos medidores de chorro múltiple, el medidor WS reduce significativamente la pérdida de carga. Dado que la pérdida de carga h es proporcional al cuadrado del caudal Q, el diseño de baja pérdida de presión puede ahorrar costos sustanciales de energía de bombeo para el sistema de suministro de agua cuando Q es grande.

Q alta ₃ /Q ₁ ​ Relación : Este es el valor R alto. Indica que el Medidor de agua de ala espiral vertical WS Puede medir con precisión tanto los flujos altos comunes como capturar con sensibilidad flujos iniciales más pequeños, lo que garantiza la precisión en todo el rango de medición.

2. Ventajas sobre los medidores volumétricos

Los medidores volumétricos son conocidos por su excepcional precisión de bajo flujo y alta sensibilidad, pero su compleja estructura los hace inadecuados para escenarios de gran calibre y alto flujo.

3. Ventaja de fabricación y garantía técnica

Ningbo Water Cube Instrument Technology Co., Ltd. la completa cadena industrial y la profunda especialización en contadores de agua de gran diámetro y movimientos del medidor de agua Proporcionar una sólida garantía técnica y de calidad para el Medidor de agua de ala espiral vertical WS :

Optimización del diseño : A través de una inversión continua en diseño y desarrollo de productos , la empresa garantiza que Medidor de agua de ala espiral vertical WS permanece a la vanguardia de la industria en términos de rendimiento hidráulico.

calidad Control : Control estricto sobre cada paso, desde fabricación de moldes to montaje y verificación , garantiza la precisión del ala espiral y la cámara de medición: la base para el Medidor de agua de ala espiral vertical WS para lograr una alta precisión.

Este compromiso con “ calidad primero ”y la acumulación de experiencia profesional por Ningbo Water Cube Instrument Technology Co., Ltd. resulta en un excelente equilibrio entre rendimiento, costo y durabilidad para el Medidor de agua de ala espiral vertical WS , lo que lo convierte en una opción confiable en el sector de medición de agua de calibre mediano a grande.

VIII. Regulaciones y Estándares: Requisitos de Cumplimiento para la Medidor de agua de ala espiral vertical WS

Como instrumento de medición utilizado para la liquidación comercial, el diseño, la fabricación y el rendimiento de los medidores de agua deben cumplir estrictamente con las regulaciones de metrología y los estándares de la industria locales e internacionales. Para el Medidor de agua de ala espiral vertical WS , el cumplimiento es la base para la aceptación del mercado y para garantizar la equidad en la medición.

Estándares industriales relevantes (por ejemplo, ISO 4064)

1. ISO 4064 (o ISO 4064-1/2/3)

Este es el estándar más adoptado a nivel mundial para medidores de agua potable fría y caliente y es la referencia central para evaluar el desempeño del Medidor de agua de ala espiral vertical WS . La norma define:

Límites del error metrológico : Especifica el rango de error máximo permitido para el medidor con flujo mínimo (Q ₁ ), flujo de transición (Q ₂ ), y flujo permanente (Q ₃ ). Esto afecta directamente la clase de precisión del medidor (valor R).

Requisitos estructurales : Establece requisitos básicos para el material de la carcasa del medidor, el sellado, la resistencia a la presión y la resistencia a las interferencias.

Métodos de prueba : Prescribe los procedimientos de prueba para la aprobación del patrón, la verificación inicial y la verificación posterior del medidor.

el Medidor de agua de ala espiral vertical WS debe demostrar su clase de precisión a través del Q ₃ /Q ₁ relación (es decir, valor R), como R100 o R160.

2. OIML R49 (Recomendación de la Organización Internacional de Metrología Legal)

OIML R49 forma la base de muchas regulaciones de metrología nacionales, coordinándose estrechamente con ISO 4064 para unificar los requisitos técnicos y metrológicos para medidores de agua en todo el mundo. Para cualquier Medidor de agua de ala espiral vertical WS Utilizado para la liquidación comercial, la adhesión a OIML R49 implica un mayor reconocimiento mutuo internacional y validez legal para sus resultados de medición.

Cumplimiento y certificaciones

Los productos de contadores de agua deben obtener las certificaciones necesarias antes de su lanzamiento al mercado para demostrar el cumplimiento de las normas antes mencionadas.

Ningbo Water Cube Instrument Technology Co., Ltd. Commitment:

Como fabricante profesional especializado en contadores de agua de gran diámetro y movimientos del medidor de agua , Ningbo Water Cube Instrument Technology Co., Ltd. sostiene “ calidad primero, reputación primero ”como su objeto social. La empresa reconoce que el estricto cumplimiento de las normas es la piedra angular de la construcción. reputación .

A través de un estricto control sobre la diseño y desarrollo de productos etapas y la implementación de sistemas de gestión de calidad de alto estándar durante montaje y verificación , la empresa asegura su fabricación Medidor de agua de ala espiral vertical WS no solo cumple con los requisitos de rendimiento técnico de ISO 4064 y OIML R49 sino que también cumple con los exigentes estándares del mercado internacional para la selección de materiales y requisitos ambientales. Este compromiso con el cumplimiento es una razón clave por la que la empresa puede mantener cooperación a largo plazo con numerosas empresas nacionales y ganar el favor del cliente en el mercado.

IX. Elegir lo correcto Medidor de agua de ala espiral vertical WS

Seleccionando el correcto Medidor de agua de ala espiral vertical WS no solo garantiza la precisión de las mediciones, sino que también evita mayores costos de mantenimiento o una pérdida excesiva de presión del sistema como resultado de una selección incorrecta. Esto requiere una consideración integral de las necesidades de la aplicación, las características del fluido y las condiciones ambientales.

Factores a considerar al seleccionar un medidor

el selection of a Medidor de agua de ala espiral vertical WS debe basarse en una investigación detallada del sitio y en la coincidencia de parámetros:

Determine los caudales máximos y mínimos (Qmax​ y Qmin​) :

Primero, calcule con precisión los caudales máximos y mínimos que probablemente ocurrirán en la tubería.

el meter's caudal permanente Q ₃ debe ser mayor o igual al caudal máximo permanente del sistema.

el meter's caudal mínimo Q ₁ debe ser menor o igual que el caudal más pequeño que pueda ocurrir en el sistema, asegurando que incluso los flujos menores se midan con precisión.

Tamaño de tubería y tipo de conexión :

el meter's nominal diameter (DN) should match the pipe caliber to avoid unnecessary diameter reduction and ensure stable flow patterns.

Confirme que el método de conexión (p. ej., estándares de brida PN10 o PN16) sea consistente con la tubería del sitio.

Calidad y temperatura del agua :

Calidad del agua : Si el agua contiene impurezas o sustancias corrosivas, seleccione materiales de carcasa más resistentes a la corrosión como Acero inoxidable y more robust strainers.

Temperatura : Para aplicaciones de agua caliente (por encima de 50°C), un especialista Medidor de agua de ala espiral vertical tipo WS para agua caliente Debe elegirse para garantizar la confiabilidad de los componentes y sellos internos resistentes a altas temperaturas.

Requisitos de pérdida de presión :

el stricter the system requirements for head loss, the more important it is to select a low-pressure loss Medidor de agua de ala espiral vertical WS , especialmente en líneas troncales de transmisión de agua.

Requisito de funciones inteligentes :

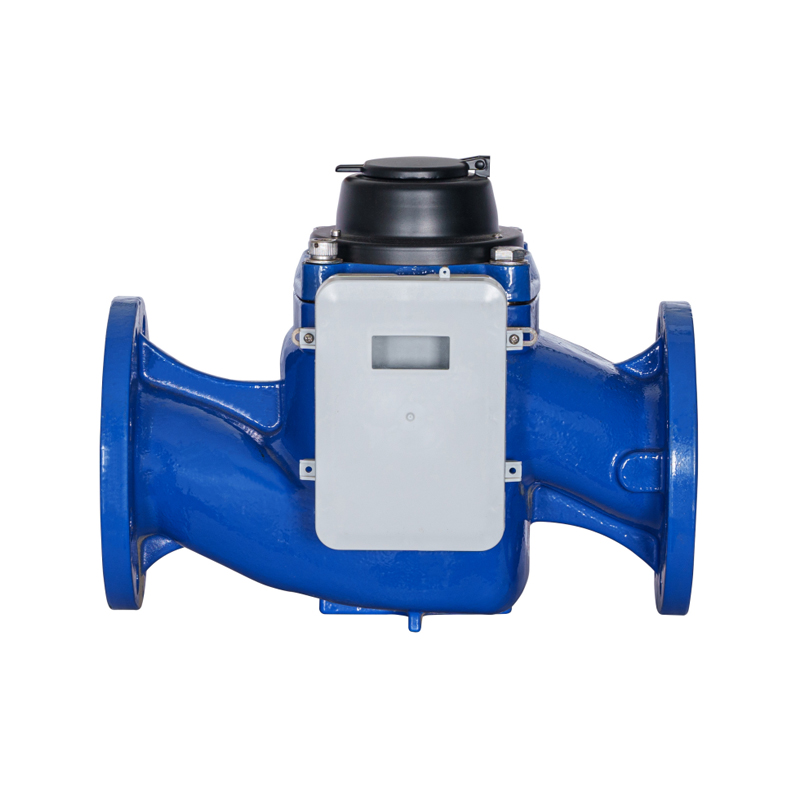

¿Se requiere lectura remota? Si es así, se debe seleccionar el medidor con salida de pulso , M-Bus o interfaces de transmisión inalámbrica como LoRaWAN o NB-IoT.

Hacer coincidir las especificaciones del medidor con los requisitos de la aplicación

el core of selection is balancing cost, accuracy, and durability, ensuring the meter operates with optimal accuracy around its Q ₃ punto.

Orientación profesional de Ningbo Water Cube Instrument Technology Co., Ltd.:

Como empresa especializada centrada en contadores de agua de gran diámetro y movimientos del medidor de agua , Ningbo Water Cube Instrument Technology Co., Ltd. posee un fuerte equipo de expertos y diseño y desarrollo de productos capacidades, lo que le permite ofrecer consultas de selección profesional a los clientes. La empresa puede recomendar el más adecuado. Medidor de agua de ala espiral vertical WS modelo basado en condiciones operativas específicas (como calidad del agua, perfil de flujo y entorno de instalación). A través de cooperación a largo plazo con los clientes, la empresa aprovecha su experiencia acumulada para garantizar que cada medidor recomendado cumpla con los requisitos reales del sitio con el estándar de " calidad primero .”

X. Propuesta de valor y preguntas frecuentes sobre el medidor de agua de ala espiral vertical WS

Propuesta de valor: medición eficiente y gestión futura del agua

el Medidor de agua de ala espiral vertical WS es una tecnología crucial en el sector de medición de agua de mediano y gran calibre. Su valor se refleja no sólo en su medición de alta precisión sino también en su capacidad para respaldar la gestión moderna de los recursos hídricos. Su exclusivo diseño de ala en espiral vertical, combinado con una excelente durabilidad y características de baja pérdida de presión, lo convierte en una opción ideal para escenarios de alta demanda, como áreas de medición de distrito (DMA), monitoreo de agua industrial y grandes medidores maestros comerciales.

Ningbo Water Cube Instrument Technology Co., Ltd. asegura que su fabricación Medidor de agua de ala espiral vertical WS cuenta con excepcional calidad y confiabilidad a través de toda su cadena industrial—desde diseño y desarrollo de productos to montaje y verificación . El compromiso de la empresa con “ calidad primero y reputación first ”proporciona herramientas de medición estables y confiables para usuarios globales, ayudando a los administradores del agua a lograr una recopilación de datos precisa y un control eficiente de las fugas.

Preguntas frecuentes

Aquí hay preguntas comunes sobre el Medidor de agua de ala espiral vertical WS :

¿Cuál es la vida útil de un medidor de agua de ala espiral vertical WS?

el meter's lifespan is influenced by various factors, including water quality, flow stability, temperature, and pressure. Under normal operating conditions and with regular maintenance and calibration, a high-quality Medidor de agua de ala espiral vertical WS normalmente está diseñado para tener una vida útil de aproximadamente 10 a 15 años .

Ningbo Water Cube Instrument Technology Co., Ltd. utiliza materiales resistentes al desgaste (como rodamientos de alta calidad y carcasas resistentes a la corrosión) y realiza estrictas pruebas de durabilidad durante el proceso de fabricación para garantizar que sus productos cumplan o superen la vida útil estándar esperada.

¿Con qué frecuencia se debe calibrar el medidor?

el calibration frequency is primarily dictated by local metrology regulations. In China and many international markets, water meters used for trade settlement are usually required to undergo mandatory verification and calibration every 4 a 6 años .

Si el medidor se instala en entornos con mala calidad del agua, fluctuaciones frecuentes del flujo o funciona cerca de su flujo máximo permitido, se recomienda un intervalo de calibración más corto para garantizar la precisión de la medición a largo plazo.

¿Se puede utilizar este medidor para aplicaciones de agua caliente?

si , puede. Sin embargo, se debe seleccionar un modelo diseñado específicamente para agua caliente. agua fría estándar Medidor de agua de ala espiral vertical WSs normalmente están clasificados para temperaturas ≤50°C; Los modelos de agua caliente (normalmente ≤90 °C) requieren materiales, sellos y lubricantes especializados resistentes a altas temperaturas.

durante el diseño y desarrollo de productos fase, Ningbo Water Cube Instrument Technology Co., Ltd. se centra en la selección de materiales específicos y pruebas de durabilidad para aplicaciones de agua caliente, asegurando que el agua caliente Medidor de agua de ala espiral vertical WS mantiene una alta precisión y longevidad incluso a temperaturas elevadas.

¿Cuáles son las causas comunes de las imprecisiones de los medidores?

Causas comunes de lecturas inexactas en el Medidor de agua de ala espiral vertical WS incluir:

Perturbación del flujo : Un tramo de tubería recto insuficiente aguas arriba del medidor provoca flujo turbulento o vórtices.

Obstrucción del colador : Un filtro parcialmente obstruido altera la uniformidad del flujo de agua, afectando la velocidad de rotación del ala espiral.

Acumulación de aire : Las burbujas de aire o gas que pasan a través del medidor pueden hacer que el medidor registre en exceso o en defecto (dependiendo de la configuración de la burbuja).

Desgaste interno : El funcionamiento prolongado con flujo alto provoca desgaste en el ala espiral y los cojinetes, lo que cambia las características de medición del medidor.

¿Cómo leo el medidor?

el method for reading the Medidor de agua de ala espiral vertical WS depende de su tipo:

Tipo mecánico (esfera húmeda/seca) : Las lecturas generalmente se obtienen observando los números negros (enteros) y rojos (decimales) que se muestran en las ruedas de conteo.

Tipo inteligente/electrónico : El reading is displayed directly on an LCD screen, or the data is automatically transmitted to a remote system via an integrated remote reading module (such as pulse or wireless technology).
